為什么 MOS 管柵極前要加一個 100Ω 電阻？

在電子電路的世界里，MOS 管是一位舉足輕重的器件。MOS 管，全稱金屬-氧化物半導體場效應晶體管，是一種電壓型控制器件。一般情況下，MOS 管的導通，只需要控制柵極的電壓超過其開啟閾值電壓即可，并不需要柵極電流。既然如此，為什么我們經常會看到在 MOSFET 的電路中，柵極前串聯著一個 100Ω 的電阻呢？

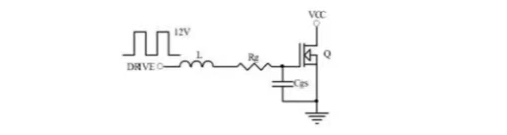

先來看一張常見的 MOS 管驅動電路圖。

在這個電路中，電源為 MOS 管提供工作電壓，柵極電阻就串聯在驅動信號與 MOS 管的柵極之間。

從開關特性的角度來講，在開關狀態下，MOS 管在開啟和關閉的瞬間，會產生一些特殊的情況。MOS 管的驅動電路中存在分布電感，這些電感與 MOS 管自身的寄生電容會形成諧振電路。當驅動信號變化時，對開關驅動信號中的高頻諧波分量產生諧振，進而引起功率管輸出電壓的波動，也就是震蕩波形。如果震蕩過大，不僅會增加 MOS 管的開關損耗，還可能會引起 MOS 管被擊穿，影響整個電路的穩定性和可靠性。

而串聯的 100Ω 電阻此時就發揮了關鍵作用。它可以增大 MOS 管驅動回路中的損耗，穩定電路。

那為什么電阻值選擇 100Ω 呢？這其實是一種綜合權衡的結果。再看另外一張電路圖

如果柵極電阻過小，雖然柵極電壓能快速達到閾值電壓，加速 MOS管開啟，但可能引發高頻震蕩，增加電磁干擾和功耗；如果電阻過大，會減慢柵極電壓變化速率，降低開關速度，增加開關損耗。100Ω 的電阻通常能在保證一定開關速度的同時，有效抑制高頻震蕩，實現開關速度與穩定性、功耗的良好平衡。

此外，MOS 管在實際工作時，雖然是電壓控制，但在柵極電容充電等過程中還是會產生電流。100Ω 電阻可以限制柵極電流大小，減小柵極電容對驅動電路的負載，保護驅動電路不受過大電流的沖擊。

綜上所述，在 MOS 管柵極前串聯一個 100Ω 的電阻，看似簡單，背后卻蘊含著保障電路穩定、平衡性能等諸多重要意義。
